一、产品简介

HY3207型伽玛核临界报警装置主要用在可能发生临界事故的场所（例如核燃料生产厂），可对现场γ辐射剂量进行监测，在发生超临界事故时能准确、及时、无误地发出报警信号,本系统由探测器组件、测量机箱和电缆等组成。

本系统主要特点有：

• 包括三个探测器组件，三取二逻辑符合；
• 每个探测器组件内有三个GM管，分别对应测量低量程、高量程和快辐射；
• 对快辐射瞬变快速响应功能；
• 具有低能量自动补偿功能；
• 具有数据显示、存储和远端通讯功能，便于现场布置。

二、主要技术性能指标

工作环境要求

• 温度：0～40℃
• 湿度：≤90%RH
• 电源： AC220V，50Hz

主要性能指标

• 测量范围：0.1μGy/h~20Gy/h，最高100Gy/h不堵塞
• 能量范围：50keV～2MeV
• 基本误差：≤±10%（137Cs）
• 报警时间：当探测器组件接受到辐射剂量达到报警设定值的两倍时，发出报警的时间不大于200ms
• 对1ms的快辐射瞬变（达到0.1Gy/h）能可靠响应

主要功能指标

• 液晶屏显示、显示单位为μGy/h、mGy/h、Gy/h，自动切换
• 具有声、光两种报警警示
• 具备自检功能
• 数据自动存储
• 参数可设置，掉电保护
• 以太网通讯方式，可提供仪器完备的通讯协议和通讯方式说明，可配套其他软件或可提供专用通讯软件

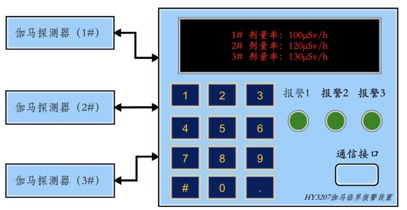

三、工作原理及系统组成

本装置的探测组件部分由三组探测器组件组成，每组探测器组件内有三个GM管，分别是高、低量程计数管和快辐射计数管,计数管测得的脉冲计数由测量组件进行处理。

测量组件将计数率对应的剂量值与预设的报警阈值进行比较，当三组探测器组件中有两组或两组以上超过报警阈值时，发出声光报警信号。另外，快辐射由快辐射计数管测量，当计数率在1ms时间内达到预定值时立即给出报警信号。

测量数据可以进行存储，同时通过通讯口传送到上位机。
